建筑电气与智能化楼宇模拟实训设备

建筑电气与智能化楼宇模拟实训设备
[名称]:建筑电气与智能化楼宇模拟实训设备
[规格型号]:DBLY-31
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

概述:
       DBLY-31型 建筑电气与智能化楼宇模拟实训设备是由铝合金骨架和活动网孔板组合而成的两层建筑平台,分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。楼宇实验实训装置房间提供正反侧墙和顶墙的安装范围,同时还提供房间大门,可在上面安装电插锁、电磁锁、门磁和闭门器等器件,楼宇智能系统实验模块可实现智能建筑各类系统的安装与运行,如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。

建筑电气与智能化楼宇模拟实训设备

“DBLY-31建筑电气与智能化楼宇模拟实训设备”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑,分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围,可在上面安装各种楼宇智能化器件;同时还提供房间大门和窗户,可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件,实现智能建筑各类系统的安装与运行,如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层,两层模拟楼层需要考虑智能建筑的多楼层结构关系,除了能够培养学生的工程施工能力外,更能够培养其工程设计能力与工程创新能力,符合高等院校的实践教学需求。
器件的安装方式与实际工程一致,使用自攻螺丝与网孔板用膨胀固定件的配合,学生在模拟墙体的一边便可单独完成器件的固定;布线方式可选择通过线槽布明线(网孔板正面)或通过理线环布暗线(网孔板反面)。
2、外形尺寸

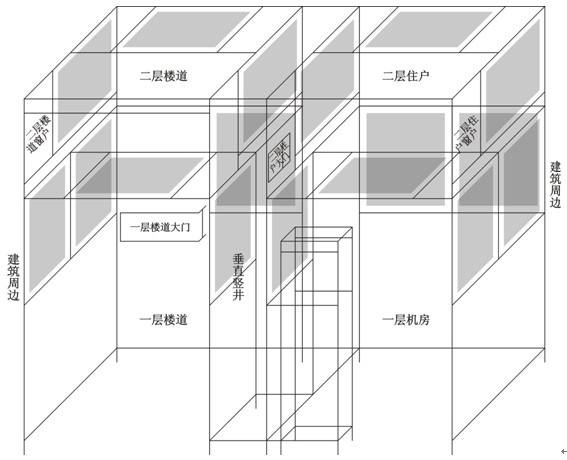

外形设计图

铝合金支架尺寸:3010mm×1305mm×2550mm(长×宽×高)
网孔板尺寸:750mm×600mm×35mm(长×宽×高)
3、主体配置


序号器件名称数量单位备注
1铝合金支架1设备主体配置
2网孔板17
3计算机移动推车1
4圆钢凳1
5人字梯1
6配电箱1
7单相漏电保护开关1
8储物架1
9网孔板用膨胀固定件500
10理线环100
11紧固件、线材及专用工具1
12单相三位三级排插3
13单相一位二级插座2
14单相一位三级插座3
15明装86底座7
1618V直流开关电源1对讲门禁及室内安防子系统
1712V直流开关电源1
18门前铃1
19室内分机1
20电插锁1
21警铃1
22被动红外空间探测器1
23感烟探测器1
24燃气探测器1
25门磁开关1
26求助按钮1
27层间分配器1
28室外主机1
29ID卡4
30电磁锁1
31电磁锁控制器1
32开门按钮1
33联网器1
34管理中心机1
35通讯转换模块1
36通讯电缆1
37对讲门禁监控管理软件1
38彩色监视器1闭路电视监控及周边安防子系统
39硬盘录像机1
40硬盘1
41交换机1
42网络跳线1
43网络视频监控管理软件1
44变速球1
45一体机芯1
46枪型摄像机1
47自动光圈镜头1
48室内全方位云台1
49智能解码器1
50红外摄像机1
51摄像机支架1
52拾音器1
53主动红外对射探测器1
54被动红外幕帘探测器1
55声光警号1


备注:计算机另选配。
4、实践项目
1.认识和熟悉各种楼宇智能化器件
2.各种墙体器件的对应区域位置安装
3.电插锁、电磁锁和门磁等门上器件的安装和调试
4.掌握对讲门禁及室内安防系统的结构和原理
5.对讲门禁及室内安防系统的接线、布线和调试
6.对讲门禁监控管理软件的操作与事故演习
7.基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
8.掌握闭路电视监控及周边安防系统的结构和原理
9.闭路电视监控及周边安防系统的接线、布线和调试
10.网络视频监控管理软件的操作与事故演习
11.基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
