自动扶梯教学模型实训装置

自动扶梯教学模型实训装置
[名称]:自动扶梯教学模型实训装置
[规格型号]:DB-35DT
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一、设备概述
1.自动扶梯模型实训考核装置是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。
2.自动扶梯模型实训考核装置电源管理器:平时作为时钟使用,具有设定密码,实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训考核提供一个统一的标准;电气控制采用三菱PLC系统;智能故障考核系统采用10寸真彩触摸屏。扶梯模型配套有电气故障点设置,学生可以通过故障现象在装置上检测、查找故障点,并将其修复。通过在该实训装置上的实训训练,使学生能够真正学习和掌握自动扶梯的安装维修保养技术及技能。
3.整个扶梯模型安装在移动车上可以方便实现移动、旋转,方便教学。
自动扶梯教学模型实训装置
二、技术参数
1、输入电源:三相四线(或三相五线)AC380V±10%,工频50Hz;
2、工作环境:环境温度为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、模型尺寸:4350mm(长)×1200mm(宽)×2520mm(高);
移 动 车:4350mm×1200mm×820mm
控 制 台:1200×750×1210mm(长*宽*高);
5、提升高度:600mm;
6、运载能力:200KG
7、驱动方式:PLC可编程控制,变频节起动/运行;
8、监控系统:电压、电流工况实时监控;
9、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
三、实训项目
1、认识自动扶梯的结构,涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置包括:曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
3、自动扶梯的基本安全操作与使用;
4、梯级的拆装操作;
5、梳齿板的调整;
6、梳齿前沿板的调整;
7、扶手带的张紧的调整;
8、梯级链张紧的调整;
9、驱动链的调整;
10、自动扶梯紧急救援;
11、扶梯安全回路故障查找及排除;
12、扶梯检修电路故障查找及排除;
13、扶梯安全监控电路故障查找及排除;
14、扶梯动力电路故障查找及排除;

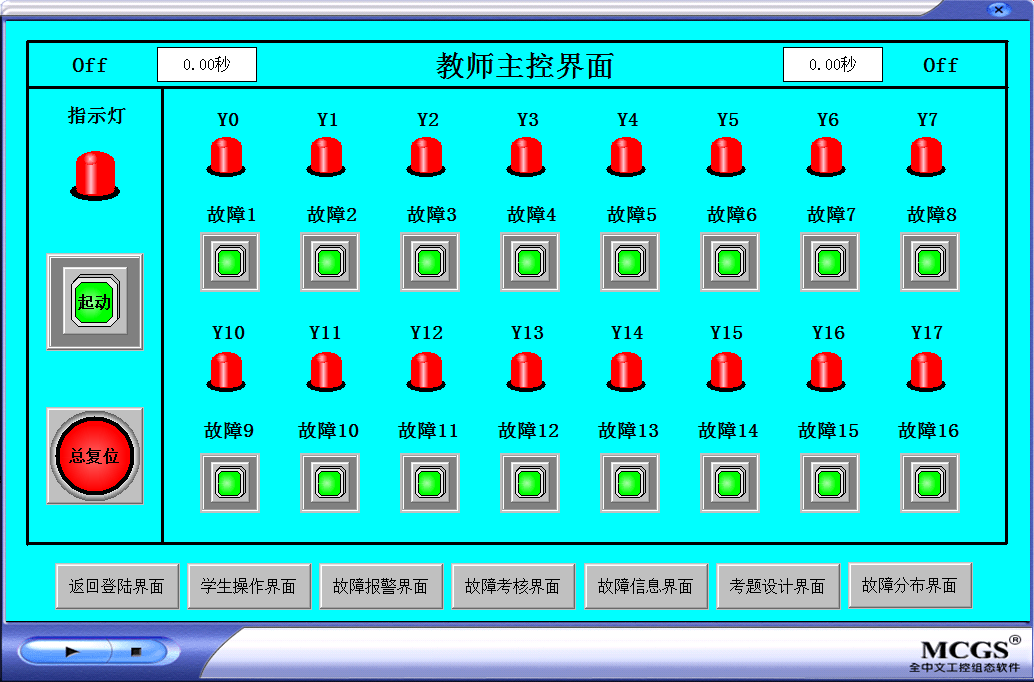

四、智能考核系统

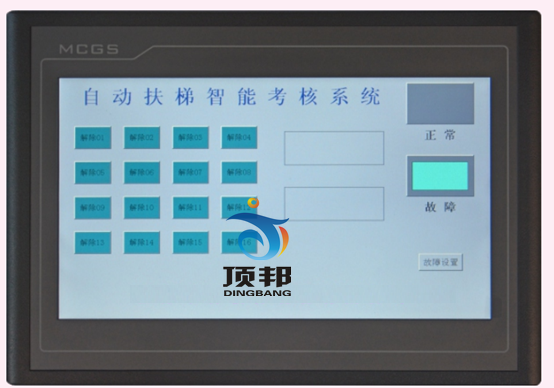

智能故障考核系统:采用10寸真彩触摸屏,
智能故障考核系统
五、监控系统
扶梯工况实时监控系统及定时兼报警记录仪
扶梯工况实时监控系统

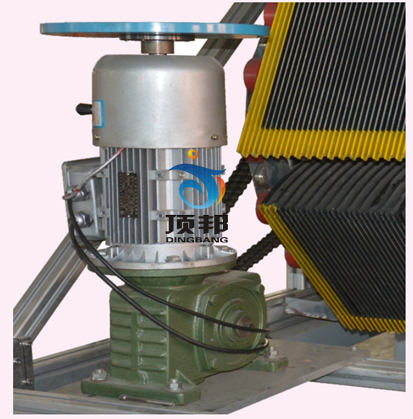

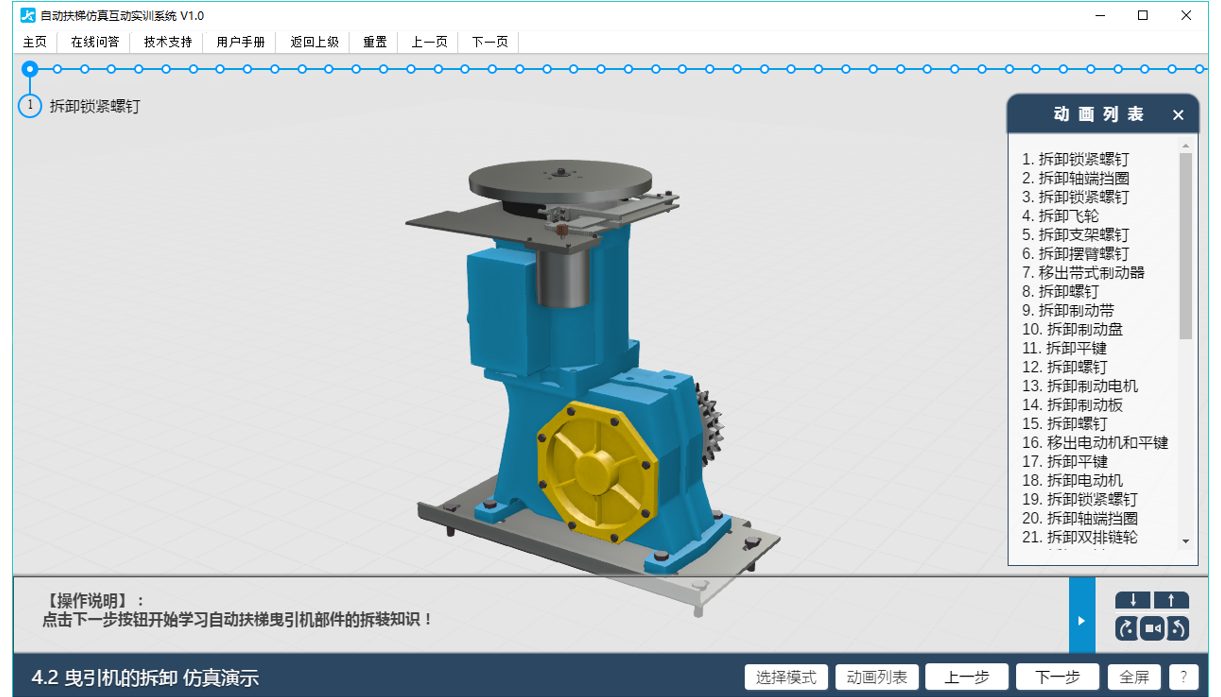

六、曳引装置(驱动)
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。
曳引装置

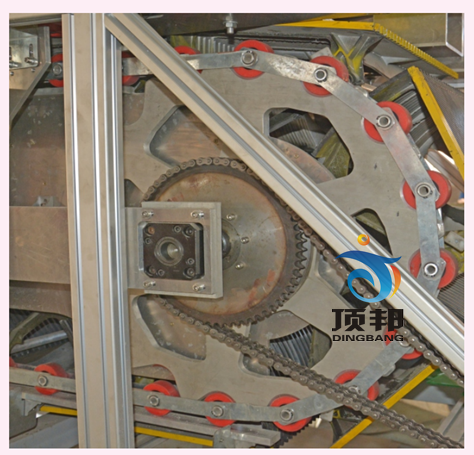

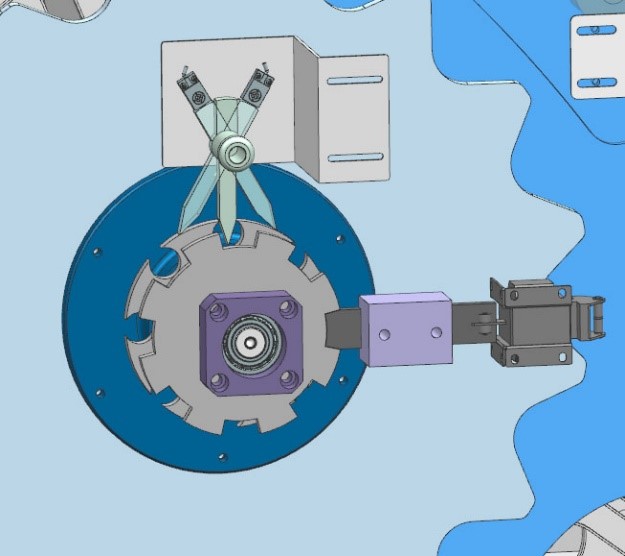

七、驱动链轮装置
1、传动齿轮采用15mm厚铝合金板材数控精加工而成,精度高重量轻,不生锈,
2、梯级链条采用2mm厚镀锌板制作主,铝制销轴,传动平稳,不起锈。
驱动链轮装置

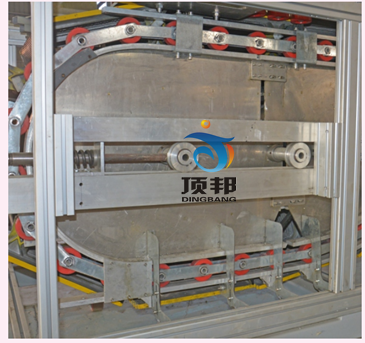

八、梯级(踏板)链轮张紧装置
采用弹簧式张紧装置,使梯级链条始终保持张紧状态,及时抵消在可控范围内因梯级伸长而造成梯级(踏板)等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。
踏板链轮张紧装置

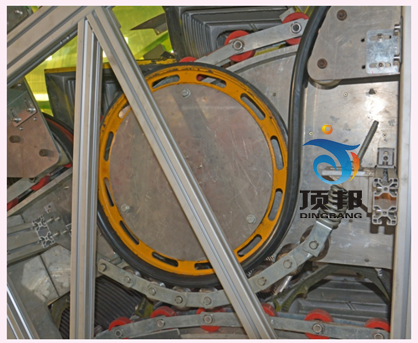

九、扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。
扶手带驱动装置
十、设备主要配置清单

配置 拖动方式 PLC可编程,变频控制
角度 30度
提升高度 600mm
控制系统 通过光电感应检测,自动控制
电动机传动方式 涡轮蜗杆传动
梯级结构 铝合金梯级,黄色梯级边框
电源适应 三相交流电源380V±10%,220V±10%
梯级宽度 600mm
装饰 扶壁板 高度 900mm
材质 彩色半透明有机玻璃
厚度 8mm
扶手带 型式 窄型扶手带
色彩 黑色(可选彩色)
结构 扶手带为特制防老化制作,内镶嵌钢丝,内表面为耐磨、防水滑动层
内外盖板 彩色有机玻璃
梳齿板材质 黄色ABS或铝合金
桁架 型材 欧标铝型材框架结构
外装潢 无色透明有机玻璃
前沿盖板 材质 方格冲压不锈钢
厚度 2mm材质冲压而成
安全装置 相序保护
电动机短路及过载保护
PTC热电阻保护
超速保护
电器防反转装置
电路接地故障保护
扶手带入口保护
扶手带断带保护
梯级链监控装置
梯级塌陷保护
梯级速度监控
梯级运行监控
软停车功能
功能特点 主机制动装置
节能装置—变频控制
梳齿板安全装置
相位保护装置
主电路开关
主机抱闸监控装置
停止开关
缺梯级监控装置
踏板安全装置
手动盘车轮
主机手轮开关
扶手带防静电装置
警告标志
急停按钮
