楼宇空调监控系统实验实训装置

楼宇空调监控系统实验实训装置
[名称]:楼宇空调监控系统实验实训装置
[规格型号]:DBLY-15
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DBLY-15 楼宇空调监控系统实验实训装置

一、装置组成:
楼宇空调监控系统实训装置的系统全部器件均采用实物,整个实训装置主要由数字控制器、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
空调系统控制编程训练而设计,各模拟量输入信号(如温度、 压力)均采用指针表显示,并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机,冷水阀的开度信号也采用指针表显示。

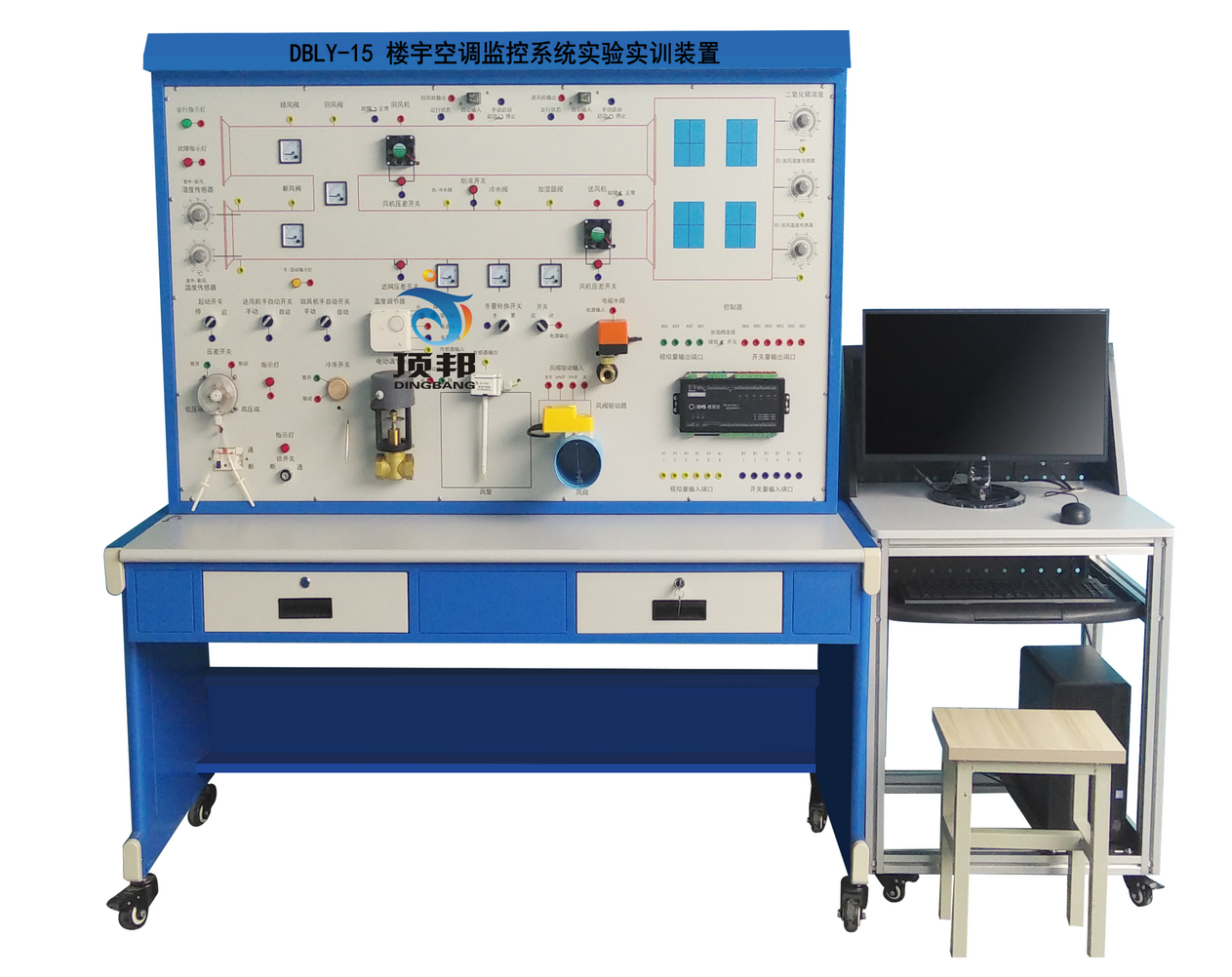

楼宇空调监控系统实验实训装置
(参考图)


二、设备参数及性能:
1、装置组成:
本系统全部器件均采用实物,整个实训装置主要由DDC数字控制器、温度控制器、传感器、湿度传感器、防冻开关、压差开关、冷/水阀、电表系列、电磁阀、变压器、风阀驱动器系统等组成。系统组成由LONMaker开发软件,力控组态软件等。
空调系统控制编程训练而设计,各模拟量输入信号(如温度、 压力)均采用指针表显示,并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机,冷水阀的开度信号也采用电度开度表显示。
2、系统实训功能:
能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
3、空调监控系统主要原理及包括功能:
(1)空调系统包括空气处理设备、空气输送设备、空气分布装置、冷源和热源、自动控制装置。
(2)检测功能:监视风机电机的运行/ 停止状态;监测风机出口空气温、湿度参数;监测新风机过滤器两侧压差;监视新风阀的开/ 关状态。
(3)控制功能:控制风机的动/ 停;控制空气—热水换热器水侧调节阀使风机出口温度达到设定值;控制干蒸汽加湿器阀门,使冬季风机出口空气温度达到设定值。
(4)护功能(对寒冷地区而言) ;冬季当某种原因造成热水温度降低或热水停止供应时应关闭风机,并关闭新风阀门,以防机组内温度过低冻裂空气—水换热器;当热水恢复正常供热时应能启动风机打开新风阀恢复机组正常工作。
(5)集中管理功能;智能大楼机组附近的DDC 控制装置通过现场总线与相应的中央管理机相连,于是可以显示各机组启/ 停状态,送风温、湿度、各阀门状态值;发出任一机组的启/ 停控制信号,修改送风参数设定值;任一新风机组工作出现异常时发出报警信号。
三、空调监控系统的四大实训。
1、楼宇四管制带加湿无回风机空调系统的实训
(1)送风机的运行监控
(2)送风机的压差监视与作用
(3)送风的故障监视
(4)新风温的监控与新风阀的关系变化
(5)室风湿变与室内湿度的送系变化与调节
(6)冷热水阀与温湿度的监控与调节
2、楼宇二管制带加湿带回风机空调系统的实训
(1)监视送风机机的工作状态,确定是处于"运行"或是"停止"; (2)过滤网的监测:用微差开关即可监视新风过滤器两则的压差,以了解过滤器是否要求清洗﹑更换。
(2)送风温度监控:由送风通道的温度传感器实测送风温度,通过调节冷水阀开度, 使送风温度控制在设定的范围内,从而使室内的温度保持相对恒定。
(3)送风湿度、回风温湿度监视:实时监视送风湿度和回风温湿度信号的变化。
(4)分析空调机系统中各类输入输出点的信号类型,完成空调系统实训模块 I/O 信号与直接数字控制器的硬件连接,并绘制出硬件连接图。
(5)打开实训装置电源,开启装置中的计算机,启动 DDC 编程软件。
(6)根据监控原理,并按照硬件连接图,使用编程软件完成空调机监控程序的编写。
(7)检查软件中硬件点分配是否与实际硬件连接图一致?不一致,请在软件中修改点的
(8)分配。
(9)将已仿真成功的空调机监控程序下载到直接数字控制器。
(10)用万用表等测试各类信号的硬件是否正确?
(11)确定风机状态,如风机处于“运行”状态,调节送风温度电位器,改变送风温度
(12)模拟传感器输入信号,观察并记录冷水阀的开度变化情况。
(13)确定风机状态,如风机处于“停止”状态,调节送风温度电位器,改变送风温度
(14)模拟传感器输入信号,观察并记录冷水阀的开度变化情况。
(15)将过滤网压差模拟开关拨向“故障”,观察并记录冷水阀的开度变化。
(16)调节送风和回风湿度电位器,改变送风和回风湿度模拟传感器输出信号,观察 DDC
(17)实测送风和回风湿度信号的变化情况。
3、空调监控系统实训三(楼宇带加湿新风空调系统实训)
(1)送风温度监控:由送风通道的温度传感器实测送风温度,通过调节冷水阀开度, 使送风温度控制在设定的范围内,从而使室内的温度保持相对恒定。
(2)送风湿度、实时监视送风湿度湿度信号的变化。分析空调机系统中各类输入输出点的信号类型,完成空调系统实训模块 I/O 信号与控制器的联接。
(3)直接数字控制器的硬件连接,并绘制出硬件连接图。
(4)防冻开关的应用与监视。
(5)新风阀的调节,加小湿阀的调节与变化。
(6)系统的手自动监控与故障监控。
4、空调监控系统实训四(楼宇无加湿新风空调系统实训)
(1)送风机的运行监控
(2)送风机的压差监控与作用
(3)送风的故障与监视
(4)防冻开关的作用与监视
(5)送风的温度调节与监控
(6)冷热水阀的控制与温度间的变化。
新风阀与送风温度的调节关系与监控。

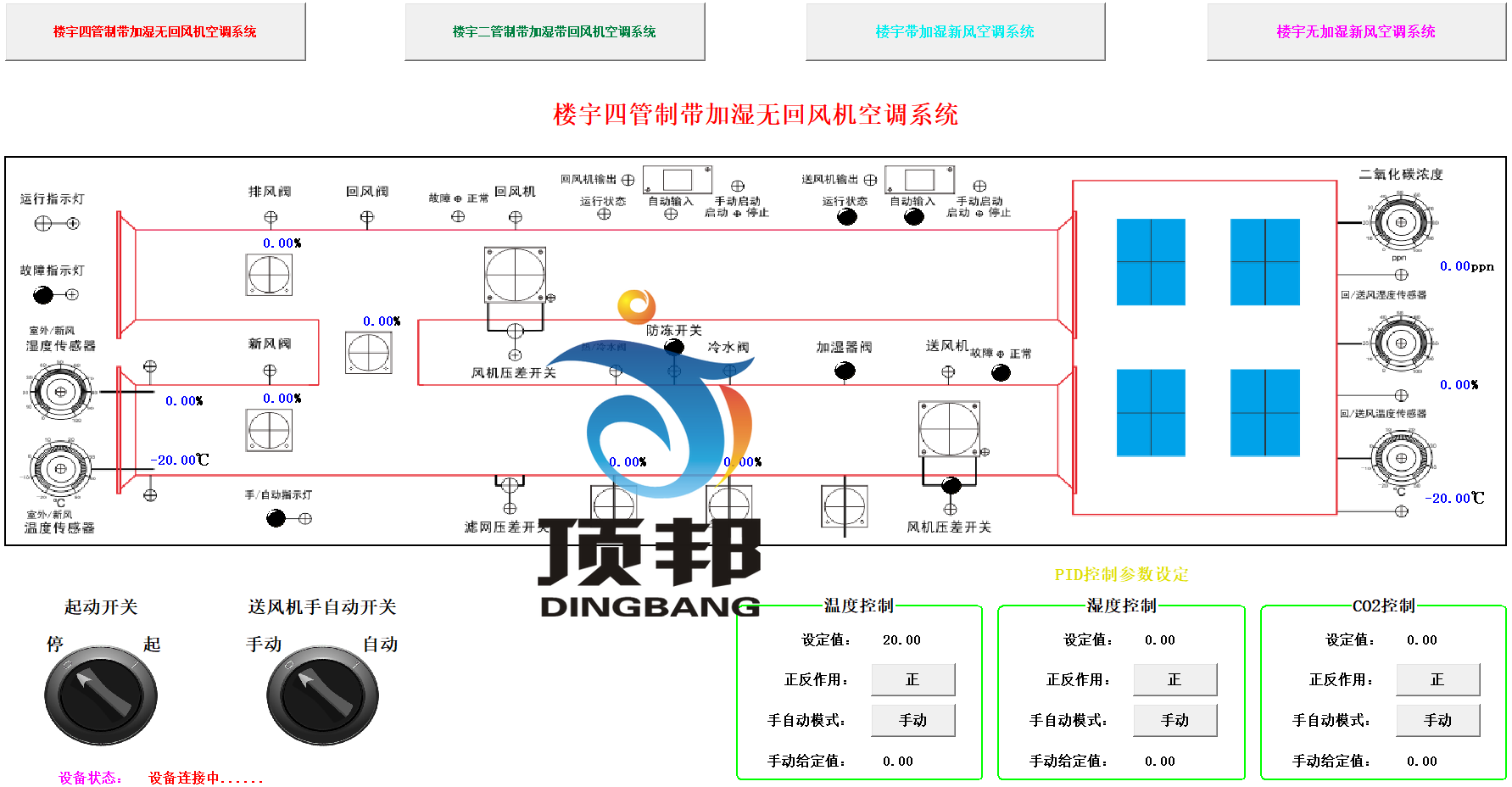

软件页面
(软件页面)


四、设备系统系统技术指标:
1.工作电压:单相三线220V±5%  50Hz
2.整机容量:<300W
3.外型尺寸:150×70×180cm3
4.安全保护:具有漏电自动保护装置
5.故障设置:具有故障设置系统
6.可扩展,可兼容
7.输出,10点、IO/DO   输入,12点AI/DI
8.信号方式;干触点/0-20MA/0-10A/发10K
五、系统配置单

序号 名称 规格型号 单位 数量
1 漏电开关 DZ47LE32 10A 1P+N 1
2 保险 RT18-32含5A保险丝 1
3 指示灯 直径16mm,圆头 AC220V 红 1
4 指示灯 直径16mm,圆头 DC24V 红 2
5 指示灯 直径16mm,圆头 DC24V 绿 1
6 指示灯 直径16mm,圆头 DC24V 黄 1
7 钥匙开关 直径22mm,自锁 1
8 开关电源 输出DC24V/3A 12V/2A 1
9 钮子开关 小钮子开关6脚 4
10 按钮开关 直径16mm,圆头 自锁 红 3
11 旋钮开关 直径22mm,2档 自锁 5
12 透明中继 HH54P DC24V 3
13 直流电压表 99C1-15V 6
14 电位器 WTH118-1A 2W 10K 5
15 电位器帽 MF-A04 5
16 直流风机 60×60×25mm DC24V 2
17 DDC DED-BA-E7501-2 1
18 通讯线   1
19 压差开关 TEB930 20-200Pa 1
20 液涨式温控开关 三脚 -35℃-+35℃ 1
21 比例积分温控器 SHUNFENG CONTROLS SF-8803 1
22 中央空调电动调节阀温度传感器 SF-9104 1
23 电动阀执行器 VA-3100-24 1
24 电动调节阀体 DN32 1
25 电动二通阀 DN20 AC24V 1
26 电动风阀 4档 口径100 1
27 钣金件   1
