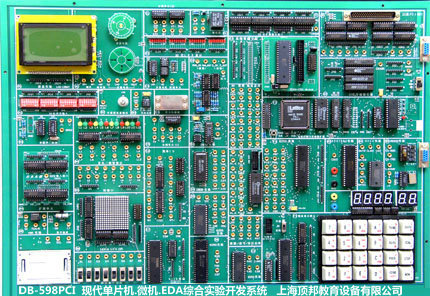

[名称]:现代单片机、微机、EDA综合实验开发系统
[规格型号]:DB-598PCI
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情



一、系统简介
本系统是《MCS-51/96单片机原理与接口》、《十六位微机原理与接口》、《32位微机原理与接口》、《单片机控制技术》、《自动化控制》、《EDA》等课程教学的最佳配套实验设备。在DB598KC基础上增加32位PCI接口,以小系统、多功能、易扩展为设计思想,主板以《DB-51/96/88系列单片机·微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
二、系统组成:
·硬件:
(1)8/16位系统组成:51 / 96 CPU卡(仿真器外接),8088CPU,系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。 (2)32位接口单元:32位开关逻辑电平输入/ 输出显示电路,32位I/O接口电路,32存储器电路,32位PCI 接口驱动电路,32位PCI 接口卡(由PCI9054、93C56组成)。
(3)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。
(4)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;
(5)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;
(6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。
(7)可选配逻辑分析仪;
·软件: 系统配置2000/xp等操作平台的单片机
·微机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。
·电源: 系统内置高性能直流稳压电源。
·机箱: 系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点
(1)系统自动识别CPU:598PCI是集51、96、8088、PCI于一体的四合一实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51卡、96卡、32位PCI卡,构成8/16/32位实验开发系统,结构紧凑,资源充分共享,自动识别CPU的类型。
(2)仿真器外置:实验仪外置DB-208型51/96通用单片机仿真器(这样仿真器可单独使用),64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。也可选用Keil51_CPU卡仿真51单片机实验系统。
(3)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。
(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。 (5)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。
(6)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。
(7)二种工作方式:
一是联PC机运行(32位只能联PC机运行),在与上位软件联机的状态下,实现各种调试和行运的操作;
二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。
四、实验项目
(一)51单片机实验
软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(12)通用打印机实验;(打印机选配☆)
(13)微型打印机打印字符、曲线、汉字实验;(打印机选配☆)
(14)I2C储存卡读写实验;
(15)继电器控制实验;
(16)步进电机控制;
(17)8253方波实验;
(18)小直流电机调速实验;
(19)16*16 LED点阵显示实验;
(20)128*64 LCD液晶显示实验;
(21)8250可编程异步通讯接口实验(自发自收);
(22)8251可编程通讯接口实验(与PC机);
(23)单片机RS232/485串行发送实验(双机通讯);
(24)单片机RS232/485串行接收实验(双机通讯);
(25)DS18B20单总线温度测量实验
(26)压力实验;
(27)PWM实验
(28)射极跟随器
扩展卡实验(选配)☆
(1)POD1扩展卡主持以下实验:
·看门狗实验 ·红外线遥控收发实验 ·165并转串 ·164串转并 ·查询式键盘
(2)POD2扩展卡主持以下实验:
·LM331 V/F、F/V实验 ·138译码
(3)POD3扩展卡主持以下实验:
·串行EEPROM 93C46读写实验 ·I2C AT24C02读写实验 ·TLC549串行A/D转换实验 ·TLC5615 10位D/A串行转换实验 ·PCF8563 I2C日历时钟实验
(4)POD4扩展卡主持以下实验: ·ISD1420 语音录放
(5)POD5扩展卡: ·40芯锁紧大孔引出,扩展主板以外接口芯片用。
(6)POD1032扩展卡: ·主持Lattice公司:ISP1032E芯片实验开发。
(7)POD1C3扩展卡: ·主持Atera公司:EP1C3T144芯片实验开发。
(8)POD1C6扩展卡: ·主持Atera公司:EP1C6T144芯片实验开发。
(9)CAN卡:CAN总线通讯接口实验
(10)以太网卡:以太网TCP/IP协议接口实验
(11)USB2.0卡:USB2.0通讯接口实验。
(二)96单片机实验
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入,P1口输出
( 4)工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8)简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机 ☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
(三)8086微机实验
软件实验:
(1)二进制多位加法实验
(2)二进制转换为BCD码实验
(3)BCD码转换为二进制码
(4)十进制数的BCD码相减运算
(5)内存清零实验
(6)数码显示实验
(7)求最大数和最小数
(8)数据块传送实验
(9)分支程序设计。
硬件实验 :
(1)A/D转换实验
(2)D/A转换实验(一)
(3)D/A转换实验(二)
(4)8255A并行口实验(一)
(5)8255A并行口实验(二)
(6)定时器/计数器实验
(7)8259单级中断控制器实验
(8)串行口发送实验(双机通讯)
(9)串行口接收实验(双机通讯)
(10)小直流电机调速实验;
(11)步进电机控制
(12)继电器控制
(13)存贮器读写实验
(14)电子琴实验
(15)简单I/O口扩展实验
(16)8251可编程通讯接口和PC机通讯
(17)16*16 LED点阵显示实验
(18)128*64 LCD液晶显示实验
(19)8237 DMA传送实验
(20)8250可编程异步通讯接口实验
(21)8279 键盘显示实验
(22)温度测量实验
(23)压力测量实验
扩展卡实验(选配)☆
(1)POD4扩展卡主持以下实验: ·ISD1420 语音录放
(2)POD5扩展卡: ·40芯锁紧大孔引出,扩展主板以外接口芯片用。
(四) PC机32位接口实验系统
1、实模式原理实验
(1)显示程序实验
(2)数据传送程序实验
(3)数码转换程序实验
(4)运算类程序实验
(5)分支程序实验
(6)循环程序实验
(7)子程序实验
(8)综合设计程序实验
2、保护模式原理实验
(1)描述符及描述符表实验
(2)任务内控制转移实验
(3)任务切换实验
(4)中断/异常处理实验
(5)虚拟8086环境实验
(6)实模式与保护模式间切换实验
3、32位微机接口技术实验
(1)基本I/O接口设计实验
(2)地址译码电路设计实验
(3)32位存储器扩展实验
(4)8259中断控制器实验
(5)8255并口控制器应用实验
(6)8251串口控制器应用实验
(7)8253定时/计数器应用实验
(8)A/D转换实验
(9)D/A转换实验
(10)电子发声设计实验
(11)键盘扫描及显示设计实验
(12)点阵LED显示设计实验
(13)LCD液晶显示设计实验(须选配LCD单元)
4、微机控制应用实验
(1)直流电机闭环调速实验
(2)温度闭环控制实验
(3)步进电机控制实验
5、Windows下的PCI设备驱动程序及其接口应用设计实验
(1)PCI总线配置操作实验
(2)WDM驱动程序设计实验
(3)I/O操作设计实验
(4)存储器操作设计实验
(5)中断处理设计实验
(6)信号发生器设计实验
(7)温度闭环控制系统设计实验
6、PCI总线扩展应用设计实验(须选配PCI总线应用开发板)
说明:实验项目打“☆”号为选配实验。
产品说明: 系统主要特点
(1)系统自动识别CPU:598PCI是集51、96、8088、PCI于一体的四合一实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51卡、96卡、32位PCI卡,构成8/16/32位实验开发系统,结构紧凑,资源充分共享,自动识别CPU的类型。
(2)仿真器外置:实验仪外置JY-208型51/96通用单片机仿真器(这样仿真器可单独使用),64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。也可选用Keil51_CPU卡仿真51单片机实验系统。
(3)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。
(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。 (5)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。
(6)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。
(7)二种工作方式:
一是联PC机运行(32位只能联PC机运行),在与上位软件联机的状态下,实现各种调试和行运的操作;
二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。
(8)可选配逻辑分析仪;

实验箱最新产品

友情提示

您只要致电:021-36334717(徐经理)

我们可以解答 微机原理实验系统实验箱,单片机.微机.EDA实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 微机原理实验系统实验箱,单片机.微机.EDA实验箱 相关产品!

找不到所需产品?请点击 产品导航页
