表面粗糙度对比测量组合实训装置

表面粗糙度对比测量组合实训装置
[名称]:表面粗糙度对比测量组合实训装置
[规格型号]:DB-XY10
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

一、产品组成及功能
    表面粗糙度对比测量组合实训装置是根据《公差配合与技术测量》课程的基本教学要求,精心设计的一套表面粗糙度对比测量组合训练产品。它由对比样块、检测零件、配套图纸及实训指导书组成。其目的是通过表面粗糙度对比测量,加深学生对表面粗糙度基本概念的了解,掌握表面粗糙度测量的方法的技能,为公差配合在后续课程中的应用奠定扎实的基础。

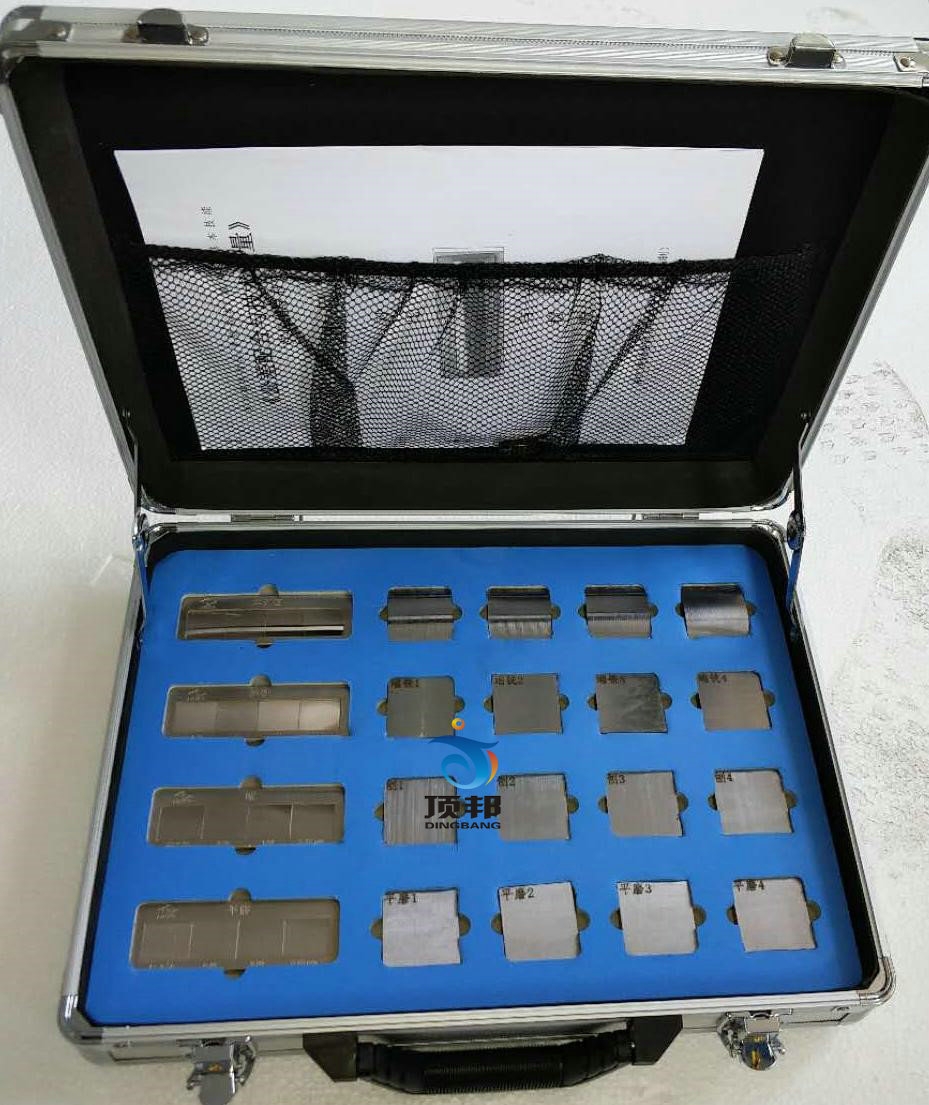

表面粗糙度对比测量组合实训装置


表面粗糙度对比测量组合实训装置

二、产品特点
1、项目实际化:以真实零件为检测对象,以实际量具为检测手段;
2、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;
3、教学标准化:配套的标准图纸、指导书,教和学都十分方便、教学显著;
4、管理便利化:对比样块、检验零件、标准图纸及指导书均放在一个精制的箱子里,管理十分方便。
三、技术性能
1、外形尺寸:410mm×310mm×100mm
2、便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的子里)
四、基本配置
1、对比样块(哈量):
(1)外圆车削表面粗糙度对比样块 Ra:0.8-1.6
(2)端铣表面粗糙度对比样块 Ra:0.8-1.6
(3)刨削表面粗糙度对比样块 Ra:0.8-1.6
(4)平面磨削表面粗糙度对比样块 Ra:0.1-0.8
2、检验零件(不锈钢):
(1)外圆车削表面粗糙度对比零件 Ra:0.8-1.6(40X40)
(2)端铣表面粗糙度对比零件 Ra:0.8-1.6(40X40)
(3)刨削表面粗糙度对比零件 Ra:0.8-1.6(40X40)
(4)平面磨削表面粗糙度对比样块 Ra:0.8-1.6(40X40)
